プラズマ窒化処理(イオン窒化処理)

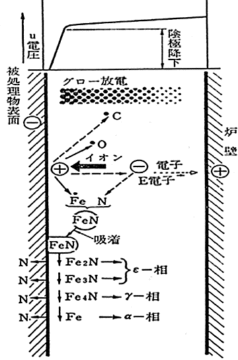

真空炉中で、炉壁と処理品との間で、直流電圧をかけると、グロー放電が発生します。
グロー放電を起こすための反応ガスとして、水素(H2)ガス(一部:アルゴンガス(Ar))を使用しています。励起したプラズマ中に、窒化反応ガスとして、窒素(N2)ガスを導入すると、窒素原子は、同様に励起してN+のイオンに変わります。
このN+イオンを処理物の表面に帯電させ、活性化窒素元素を拡散させ表面硬化させる方法です。
一般的には、1から10torrの真空減圧下で400℃から570℃で処理されます。
イオン窒化処理の最大の特徴は、無公害処理であることで、今後、環境問題を重視した処理方法として、注目されています。

特徴

  • 無公害処理であり、地球温暖化に結びつくガスをほとんど使用しません。
  • 処理に使用する熱源がプラズマであり、省エネである。
  • 500℃以下の低温域での窒化処理が出来き、寸法変化歪が少ない。
  • 治具等で容易にマスキング(窒化防止)が出来き、部分窒化が出来る。
  • 浸炭性ガスを使用することにより、窒化とともに浸炭が可能である。
  • ガス濃度を容易に変えられ、窒化特性を調整できる。

適応材料

  • 鉄鋼材料全般
  • Ti(チタン)合金

適応事例

名称:シャフト
材質:SUS304
処理:イオン窒化処理(必要部以外マスキング)

イオン窒化処理中のシャフト類
